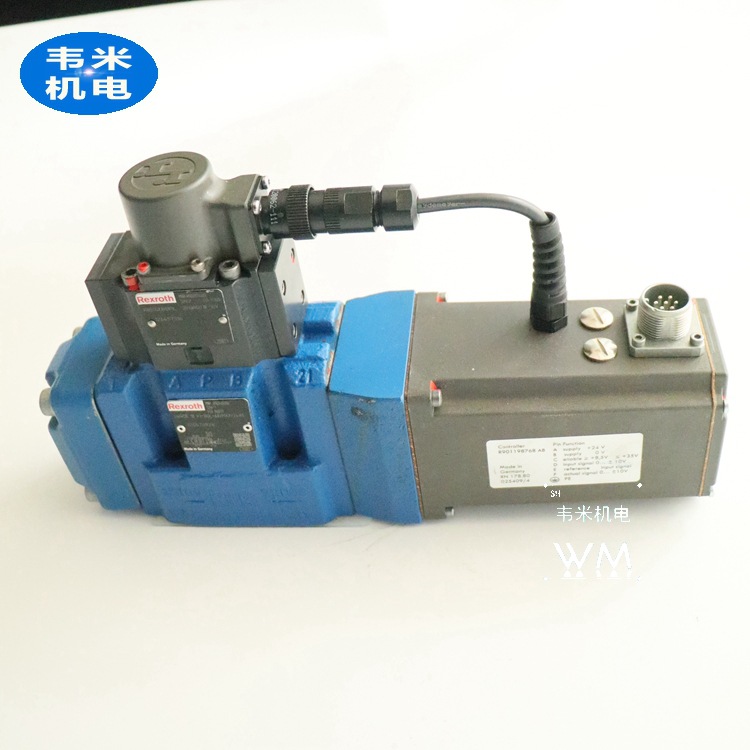

比例閥4WRZ10W8-85-7X/6EG24N9ETK4/D3M



力士樂REXROTH比例閥R900962711 4WRZ10W8-85-7X/6EG24N9ETK4/D3M 特價現貨原裝進口是上海韋米機電設備有限公司的【重點優勢產品】

 力士樂比例閥 rexroth閥對流量的控制可以分為兩種：
一種是開關控制：要么全開、要么全關，流量要么較好、要么最小，沒有中間狀態，如普通的電磁直通閥、電磁換向閥、電液換向閥。
另一種是連續控制：閥口可以根據需要打開任意一個開度，由此控制通過流量的大小，這類閥有手動控制的，如節流閥，也有電控的，如比例閥、伺服閥。
所以使用比例閥或伺服閥的目的就是：以電控方式實現對流量的節流控制（當然經過結構上的改動也可實現壓力控制等），既然是節流控制，就必然有能量損失，伺服閥和其它閥不同的是，它的能量損失更大一些，因?yàn)樗�需要一定的流量�?lái)維持前置級控制油路的工作。



我公司主營優勢產品：REXROTH/力士樂電磁閥，電磁換向閥，柱塞泵，軸向柱塞泵，變量泵，比例閥，節流閥，流量閥，溢流閥，單向閥，電液方向閥，比例伺服閥，液壓泵、葉片泵、齒輪泵，博世BOSCH氣動產品

力士樂REXROTH比例閥R900962711 4WRZ10W8-85-7X/6EG24N9ETK4/D3M



特價現貨型號：

4WRKE10E-100L3X/6EG24EK31/A1D3M
4WRKE16E-125L3X/6EG24EK31/A1D3M
4WRKE16E-200L3X/6EG24EK31/A1D3M
4WRKE16W6-200P-3X/6EG24EK31/A1D3M
4WRKE25E350L3X/6EG24EK31/A1D3M
4WRKE32E600L-3X/6EG24K31/A1D3M
4WRKE32W6-600L-3X/6EG24K31/A1D3M
4WREE10E75-2X/G24K31/A1V
4WREE6E32-2X/G24K31/A1V
4WREE6W32-2X/G24K31/A1V
4WRAE10E60-2X/G24K31/A1V R900954083
4WRAE6E1-30-2X/G24K31/F1V
4WRBA10W64-2X/G24N9Z4/M 0811404833
4WREE6E32-2X/G24K31/F1V
4WRKE16W6-200L-3X/6EG24ETK31/A1D3M
4WRKE25E350L-3X/6EG24K31/F1D3M
4WRL10V85M-3X/G24Z4/M 0811404094
4WRL16V200M-3X/G24TZ4/M-765 0811404221
4WRL25V370M-3X/G24Z4/M 0811404405
4WRZ10W8-85-7X/6EG24N9ETK4/D3M
4WRZ25E1-220-7X/6EG24N9K4/M
4WRZ32W6-520-7X/6EG24N9ETK4/D3M



比例換向閥   4WRKE 16 E200L-3X/6EG24ETK31/A1D3M

REXROTH力士樂4WRKE   力士樂先導式比例方向閥 4WRKE 4WRKE 型號 4WRKE 規格10至35 安裝面按ISO 4401 控制流量的方向和大小 通過3通比例方向閥進行先導控制，無位置反饋 主閥芯的彈簧對中4WRKE16W8-200L-31/6EG24K31/A1D3M 　 4wrke25w8-220l-3x/6eg24k31/f1d3m R901121948 4WRKE25W6-350L-33/6EG24EK31/F1D3M 4WRKE16E1-200L-33/6EG24ETK3VA1D3M R900727476 4WRKE25W6-350L-3X/6EG24EK31/C5D3M-718 R900727476 4WRKE25W6-350L-3X/6EG24EK31/C5D3M-718 4WRKE16E-200L3X/6EG24EK31/A1D3M 4WRKE16E-125L3X/6EG24EK31/A1D3M 4WRKE16E-125L3X/6EG24EK31/A1D3M 4WRKE35E1000L-3X/6EG24K31/A1D3M 4WRKE25R3-350P-31/6EG24K31/A5D3M 4WRKE16W8-125L-32/6EG24EK31/A1D3M R900777015 4WRKE10E50L-33/6EG24ETK31/F1D3M R900975111 4WRKE16E125L-33/6EG24ETK31/F1D3M 4WRKE10E50L-33/6EG24ETK31/F1D3M 4WRKE16E125L-33/6EG24ETK31/F1D3M 4WRKE16E125L-3X/6EG24EK31/A1D3M 4WRKE16E125L 4WRKE10W8-100L-3X/6EG24ETK31/F1D3M R901092786 4WRKE27E500L-3X/6EG24K31/A1D3M 4WRKE10E1-100L-3X/6EG24ETK31/F 4WRKE10E1-100L-3X/6EG24ETK31/F 4WRKE16W6/200-3X/6EG24K31/F1D3 4WRKE16E-200L3X/6EG24EK31/A1D3 4WRKE10E100L-32/6EG24ETK31/A1D 4WRKE16E-200L3X/6EG24EK31/A1D3 4WRKE10E100L-32/6EG24ETK31/A1D 4WRKE16E1-200-2X/5056075 4WRKE16E1-200-P3X5037724 4WRKE16E1-200-P3X 4WRKE16E-125L3X/6EG24EK31/A1D3 4WRKE16E-200L3X/6EG24EK31/A1D3 4WRKE10W6-100L-3X/6EG24K31/F1D 4WRKE25W8-220L-3X/6EG24K31/F1D 4WRKE25W6/350-3X/6EG24ETN9ETK31/F1D3M 4WRKE25W6/220-3X/6EG24ETK31/F1D3M 4WRKE16W6-125L-3X/6EG24K31/F1D3M 4WRKE16E1-200-2X/5056075 4WRKE16E1-200-P3X5037724 4WRKE16E1-200-P3X

材料號： R900704916

描述

產品類型 4WRK 位置控制式比例換向閥， 先導式，帶電子位置反饋 控制電子元件 E 帶內裝式控制電子元件 通徑 16 通徑 16 油口位置按 ISO 4401, 編碼: 4401-07-06-0-94 閥芯 E 對稱式閥芯重疊 流量 200 200 L/min,  閥壓力降 = 10 bar 特性曲線形式 L 線性 系列 3X 系列 30 至 39 先導 6E 比例電磁鐵帶可拆卸線圈 電壓 G24 供電電壓 24V DC 控制油 ET 內部進油，內部回油 電子接口 K31 元件插頭，按 DIN EN 175201-804, 不帶電纜插座 (單獨訂貨) 給定值輸入 A1 給定值 /- 10 V 疊加閥 D3 帶減壓閥 ZDR 6 DP0-4X/40YM-W80 （固定調定） 密封 M NBR 密封，適用于礦物油 (HL, HLP) 按 DIN 51 524, 其它的液體請?jiān)儐?wèn)。



閥對流量的控制可以分為兩種：
一種是開關控制：要么全開、要么全關，流量要么較好、要么最小，沒有中間狀態，如普通的電磁直通閥、電磁換向閥、電液換向閥。
另一種是連續控制：閥口可以根據需要打開任意一個開度，由此控制通過流量的大小，這類閥有手動控制的，如節流閥，也有電控的，如比例閥、伺服閥。

閥對流量的控制可以分為兩種：
一種是開關控制：要么全開、要么全關，流量要么較好、要么最小，沒有中間狀態，如普通的電磁直通閥、電磁換向閥、電液換向閥。
另一種是連續控制：閥口可以根據需要打開任意一個開度，由此控制通過流量的大小，這類閥有手動控制的，如節流閥，也有電控的，如比例閥、伺服閥。
所以使用比例閥或伺服閥的目的就是：以電控方式實現對流量的節流控制（當然經過結構上的改動也可實現壓力控制等），既然是節流控制，就必然有能量損失，伺服閥和其它閥不同的是，它的能量損失更大一些，因?yàn)樗�需要一定的流量�?lái)維持前置級控制油路的工作。

滑閥結構
2區別
3延伸資料
1滑閥結構

伺服閥的主閥一般來說和換向閥一樣是滑閥結構，只不過閥芯的換向不是靠電磁鐵來推動，而是靠前置級閥輸出的液壓力來推動，這一點和電液換向閥比較相似，只不過電液換向閥的前置級閥是電磁換向閥，而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或射流管閥。
也就是說，伺服閥的主閥是靠前置級閥的輸出壓力來控制的，而前置級閥的壓力則來自于伺服閥的入口p，假如p口的壓力不足，前置級閥就不能輸出足夠的壓力來推動主閥芯動作。
而我們知道，當負載為零的時候，如果四通滑閥完全打開，p口壓力=t口壓力 閥口壓力損失（忽略油路上的其它壓力損失），如果閥口壓力損失很小，t口壓力又為零，那么p口的壓力就不足以供給前置級閥來推動主閥芯，整個伺服閥就失效了。所以伺服閥的閥口做得偏小，即使在閥口全開的情況下，也要有一定的壓力損失，來維持前置級閥的正常工作。
伺服閥其實缺點極多：能耗浪費大、容易出故障、抗污染能力差、價格昂貴等等等等，好處只有一個：動態性能是所有液壓閥中較好的。就憑著這一個優點，在很多對動態特性要求高的場合不得不使用伺服閥，如飛機火箭的舵機控制、汽輪機調速等等。動態要求低一點的，基本上都是比例閥的天下了。
一般說來，好像伺服系統都是閉環控制，比例多用于開環控制；其次比例閥類型要多，有比例壓力、流量控制閥等，控制比伺服要靈活一些。從他們內部結構看，伺服閥多是零遮蓋，比例閥則有一定的死區，控制精度要低，響應要慢。但從發展趨勢看，特別在比例方向流量控制閥和伺服閥方面，兩者性能差別逐漸在縮小，另外比例閥的成本比伺服閥要低許多，抗污染能力也強！
2區別

伺服閥與比例閥的區別
伺服閥與比例閥之間的差別并沒有嚴格的規定，因?yàn)楸壤�閥的性能越來越好，逐漸向伺服閥靠近，所以近些年出現了比例伺服閥。
比例閥和伺服閥的區別主要體現在以下幾點：
1.驅動裝置不同。比例閥的驅動裝置是比例電磁鐵；伺服閥的驅動裝置是力馬達或力矩馬達；
2.性能參數不同。滯環、中位死區、頻寬、過濾精度等特性不同，因此應用場合不同，伺服閥和伺服比例閥主要應用在閉環控制系統，其它結構的比例閥主要應用在開環控系統及閉環速度控制系統；
2.1 伺服閥中位沒有死區，比例閥有中位死區；
2.2 伺服閥的頻響（響應頻率）更高，可以高達200Hz左右，比例閥一般較好幾十Hz；
2.3 伺服閥對液壓油液的要求更高，需要精過濾才行，否則容易堵塞，比例閥要求低一些；
3.閥芯結構及加工精度不同。比例閥采用閥芯 閥體結構，閥體兼作閥套。伺服閥和伺服比例閥采用閥芯 閥套的結構。
4.中位機能種類不同。比例換向閥具有與普通換向閥相似的中位機能，而伺服閥中位機能只有O型（Rexroth產品的E型）。
5.閥的額定壓降不同。
而比例伺服閥性能介于伺服閥和比例閥之間。
比例換向閥屬于比例閥的一種，用來控制流量和流向。
3延伸資料

---電氣比例閥
自動控制可分成斷續控制和連續控制。斷續控制即開關控制。氣動控制系統中使用動作頻率較低的開關式(ON-OFF)的換向閥來控制氣路的通斷。靠減壓閥來調節所需要的壓力，靠節流閥來調節所需要的流量。這種傳統的氣動控制系統要想要有多個輸出力和多個運動速度，就需要多個減壓閥、節流閥及換向閥。這樣，不僅元件需要多，成本高，構成系統復雜，且許多元件都需要預先進行人工調節。電氣比例閥控制屬于連續控制，其特點是輸出量隨輸入量的變化而變化，輸出量與輸入量之間存在一定的比例關系。比例控制有開環控制和閉環控制之分。
結構原理
輸入信號加大，供氣用電磁閥先導閥1換向，而排氣用電磁先導閥7處于復位狀態，則供氣壓力從SUP口通過閥1進入先導室5，先導室壓力上升，氣壓力作用在膜片2的上方，則和膜片2相連的供氣閥芯4便開啟，排氣閥芯3關閉，產生輸出壓力。此輸出壓力通過壓力傳感器6反饋至控制回路8。在這里，與目標值進行快速比較修正，知道輸出壓力與輸入信號成一定比例為止，從而得到輸出壓力與輸入信號的變化成比例的變化。由于沒有噴嘴擋板機構，故閥對雜質不敏感，可靠性高。
特點
1)可實現壓力、速度的無極調節，避免了常通的開關式氣閥換向時的沖擊現象。
2)能實現遠程控制和程序控制。
3)與斷續控制相比，系統簡化，元件大大減少。
4)與液壓比例閥相比，體積小、重量輕、結構簡單、成本較低，但響應速度比液壓系統慢得多，對負載變化也比較敏感。
5)使用功率小、發熱少、噪聲低。
6)不會發生火災，不污染環境。受溫度變化的影響小。
所以使用比例閥或伺服閥的目的就是：以電控方式實現對流量的節流控制（當然經過結構上的改動也可實現壓力控制等），既然是節流控制，就必然有能量損失，伺服閥和其它閥不同的是，它的能量損失更大一些，因?yàn)樗�需要一定的流量�?lái)維持前置級控制油路的工作。



閥對流量的控制可以分為兩種：
一種是開關控制：要么全開、要么全關，流量要么較好、要么最小，沒有中間狀態，如普通的電磁直通閥、電磁換向閥、電液換向閥。
另一種是連續控制：閥口可以根據需要打開任意一個開度，由此控制通過流量的大小，這類閥有手動控制的，如節流閥，也有電控的，如比例閥、伺服閥。
所以使用比例閥或伺服閥的目的就是：以電控方式實現對流量的節流控制（當然經過結構上的改動也可實現壓力控制等），既然是節流控制，就必然有能量損失，伺服閥和其它閥不同的是，它的能量損失更大一些，因?yàn)樗�需要一定的流量�?lái)維持前置級控制油路的工作。

力士樂比例閥，比例流量閥 液壓閥
力士樂rexroth比例方向閥4WRKE

規格：NG10-35（閥芯帶位移反饋，內置放大器）（3X系列）
額定壓力：350bar
較好流量：3000L/min
優先型號：
4WRKE16E200L-3X/6EG24EK31/A1D3M
4WRKE25E350L-3X/6EG24EK31/A1D3M
詳細資料請見博世力士樂樣本：
RC29 075/02.01


4WRKE25W8-350L-3X/6EG24ETK31/A5D3M
4WRKE16E125L-3X/6EG24EK31/A1D3M
4WRKE32W6-600L-3X/6EG24TK31/A1D3M
4WRKE10E100L-3X/6EG24EK31/A1D3M
4WRKE16E200L-3X/6EG24ETK31/A1D3M
4WRKE25W8-350L-3X/6EG24EK31/F1D3M
4WRKE10E50L-3X/6EG24EK31/A1D3M
4WRKE25R5-350L-3X/6EG24EK31/A1D3M-622
4WRKE16E1-200P-3X/6EG24K31/A5D3M
4WRKE16W1-200P-3X/6EG24EK31/A5D3M-706
4WRKE16W8-125L-3X/6EG24ETK31/F1D3M
4WRKE25W6-350L-3X/6EG24EK31/A1D3M
4WRKE10E50L-3X/6EG24ETK31/A1D3M
4WRKE16E200L-3X/6EG24EK31/A1D3M
4WRKE16E125L-3X/6EG24K31/A1D3M
4WRKE25E220S-3X/6EG24K31/A1D3M
4WRKE27W6-500L-3X/6EG24K31/A1D3M
4WRKE25E350L-3X/6EG24EK31/A1D3M
4WRKE32E600L-3X/6EG24K31/A1D3M
4WRKE25W8-220L-3X/6EG24EK31/F1D3M
4WRKE16W8-125L-3X/6EG24EK31/F1D3M
4WRKE16W8-200L-3X/6EG24EK31/F1D3M
4WRKE25E3-350L-3X/6EG24EK31/A1D3M
4WRKE25W8-220L-3X/6EG24ETK31/F1D3M
4WRKE35E1000L-3X/6EG24K31/A1D3M
4WRKE32W6-600L-3X/6EG24K31/A1D3M
4WRKE25E3-350P-3X/6EG24K31/A5D3M
4WRKE16W6-200L-3X/6EG24EK31/A1D3M
4WRKE16E1-200L-3X/6EG24K31/A5D3M
4WRKE25W6-220L-3X/6EG24EK31/A1D3M
4WRKE16R3-125L-3X/6EG24EK31/A1D3M
4WRKE16W6-200P-3X/6EG24EK31/A1D3M
4WRKE25W6-220L-3X/6EG24K31/A1D3M
4WRKE35E1000L-3X/6EG24K31/A1D3M-280
4WRKE16E125L-3X/6EG24K31/A1D3M-280
4WRKE25E350L-3X/6EG24K31/A1D3M-280
4WRKE32E600L-3X/6EG24EK31/A1D3M
4WRKE27W6-500L-3X/6EG24EK31/A1D3M
4WRKE16E3-125L-3X/6EG24K31/F1D3V
4WRKE16W8-125L-3X/6EG24ETK31/A1D3V
4WRKE25W8-220L-3X/6EG24ETK31/A1D3V
4WRKE16E200P-3X/6EG24EK31/A1D3M
4WRKE32W6-600L-3X/6EG24EK31/A1D3M
4WRKE16W6-200P-3X/6EG24EK31/F1D3M
4WRKE27E500L-3X/6EG24K31/A1D3M
4WRKE32W8-600L-3X/6EG24EK31/F1D3M
4WRKE27W8-500L-3X/6EG24ETK31/F1D3M
4WRKE10E1-50L-3X/6EG24K31/A1D3M
4WRKE10R3-50L-3X/6EG24ETK31/F1D3V
4WRKE10E25L-3X/6EG24EK31/A1D3M-280
4WRKE35W6-1000L-3X/6EG24K31/A1D3M
4WRKE10W8-100L-3X/6EG24K31/F1D3M
4WRKE10W8-100L-3X/6EG24EK31/F1D3M
4WRKE25W6-220L-3X/6EG24TK31/A1D3M
4WRKE25E1-220L-3X/6EG24K31/A1D3M-280
